製品詳細
起源の場所: 中国
ブランド名: ZK
証明: CE
モデル番号: ZK600-4T-2K2GB
支払いと送料の条件
最小注文数量: 1個
価格: USD 80-92 Piece
パッケージの詳細: 143*86*114mm カートン
受渡し時間: 5～8営業日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 日あたり500枚
力: |
2.2-200kw |
入力電圧: |
250〜900VDC |
出力電圧: |
380V |
現在: |
10A |
出力タイプ: |
単相 |
出力周波数: |
50Hzまたは60Hz |
重さ: |
2kg |
パッキング: |
カートン |
力: |
2.2-200kw |
入力電圧: |
250〜900VDC |
出力電圧: |
380V |
現在: |
10A |
出力タイプ: |
単相 |
出力周波数: |
50Hzまたは60Hz |
重さ: |
2kg |
パッキング: |
カートン |

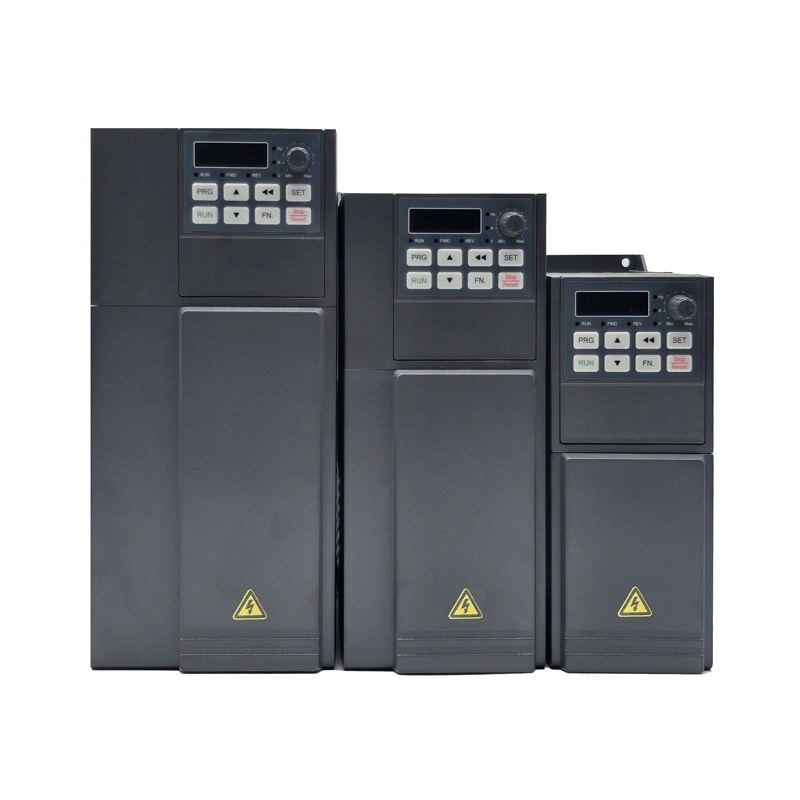

2.2kW 220V 240V 単相低電圧ソーラーウォーターポンプインバーター
SHENZHEN ZK ELECTRIC TECHNOLOGY CO., LTD.（以下ZK）は、各種ACドライブ、可変VFD、ソフトスタート、ソーラーポンプインバーターなどの専門メーカーです。上記製品の設計、製造、販売、アフターサービスに注力するだけでなく、顧客メイドの自動化ソリューションや再生可能エネルギー技術も提供しています。2010年の設立以来、VFDのトップ5メーカーとなりました。当社の工場には100名以上のスタッフがおり、その60％がエンジニアです。当社の優れた研究開発チームの努力と革新により、PMSMおよびIMのコアおよび最先端のベクトル制御技術を習得しました。また、海外から最新のサーボモーター制御およびモーター制御技術を導入・吸収しており、中国のメーカーの中でトップの地位を維持しています。近代的な生産ライン2基、デジタル品質管理システム、バーコード追跡システム、EPR管理システムなどを確立しました。ZK製品はすべて、100％の品質を保証するために全負荷でテストされています。品質は、当社の一人ひとりの従業員から始まり、終わります。ZK製品は、ハイレベルACドライブ、VDF、ソーラーポンプインバーター、DCソーラーポンプシステム、モーターソフトスターターなどで構成されています。これらの製品は、産業オートメーション、セメント、繊維、冶金、HVAC、石油・ガス、水処理、化学、工作機械、ホイスト、農業、灌漑などで広く使用されています。
モデル：ZK600-4T-2K2GB
ソーラーアレイは、多数のソーラーモジュールが直列および並列に接続された集合体です。太陽放射を吸収し、電気エネルギーに変換して、システム全体の動的な水を供給します。ポンプインバーターはシステム操作を制御・調整し、ソーラーアレイによって生成されたDCをACに変換してポンプを駆動し、太陽光強度の変化に応じてリアルタイムで出力周波数を調整して、最大電力点追従（MPPT）を実現します。3相ACモーターで駆動されるポンプは、深井戸や河川、湖から水を汲み上げて貯水タンクや貯水池に注ぐか、灌漑システム、噴水システムなどに直接接続できます。実際のシステム需要と設置条件に応じて、遠心ポンプ、軸流ポンプ、混合流ポンプ、深井戸ポンプなどのさまざまな種類のポンプを使用できます。
| 入出力特性 | 定格入力電圧 | 200V電圧レベル：単相/三相 220VAC |
| 400V電圧レベル：三相 380VAC 電圧、連続変動 ±10%、短時間変動 -15%～+10% | ||
| 定格入力周波数 | 50Hz/60Hz ±5% | |
| 出力電圧 | 3相：定格入力電圧の0～、誤差 ±3%未満 | |
| 出力周波数 | 0.00～500.00Hz、単位 0.01Hz | |
| 過負荷容量 | 150% 1分; 180% 10秒; 200% 0.5秒 | |
|
運転制御特性
|
制御方法 |
V/f制御 PGフリーベクトル制御（SVC） |
| 速度範囲 |
1:100 (V/f) 1:200 (SVC) |
|
| 速度制御精度 |
±0.5% (V/f制御) ±0.2% (SVC) |
|
| 速度変動 | ±0.3% (SVC) | |
| トルク応答 | <10ms (SVC) | |
| 始動トルク |
0.5Hz: 180% (V/f, SVC) 0.25Hz: 180% (SVC) |
|
| 基本機能 | V/F曲線 | 3つの方法：線形、マルチポイント、N次V/F曲線 |
| V/F分離 | 2つの方法：完全分離、半分離 | |
| 加減速曲線 | 直線またはS字曲線加減速モード; 4つの加減速時間; 加減速時間範囲 0.0～60000秒 | |
| DCブレーキ | DC制動周波数: 0.00Hz～最大周波数、制動時間: 0.0秒～30.0秒、制動動作電流値: 0.0%～100.0% | |
| ポインティング制御 | ポインティング周波数範囲: 0.00Hz～50.00Hz; ポインティング加減速時間 0.0秒～60000秒 | |
| シンプルPLC、マルチセグメント操作 | 内蔵PLCまたは制御端子を介した最大16速操作 | |
| 内蔵PID | プロセス制御用のクローズドループ制御システムの簡単な実装 | |
|
自動電圧調整（AVR） 過圧・過排水速度制御 高速電流制限機能 |
グリッド電圧が変化した場合、出力電圧を一定に維持できます | |
| 運転中の電流と電圧の自動制限により、頻繁な過電流・過電圧トリップを防ぎます | ||
| 過電流障害を最小限に抑え、通常の運転から製品を保護します | ||
| トルク制限と制御 | 運転中の自動トルク制限により、頻繁な過電流トリップを防ぎます | |
| 入力端子 | 6つのスイッチ入力端子、X6は高速パルス入力用。アクティブオープンコレクタNPN、PNP、ドライコンタクト入力モードをサポート、2つのアナログ入力端子、1つは電圧・電流入力オプション、1つは電圧入力用 | |
| 出力端子 | 1つの高速パルス出力端子、0～50kHzの矩形波信号出力、設定周波数、出力周波数、その他の物理量の出力を実現可能、1つのスイッチ出力端子、1組のリレー出力端子 |
説明と特徴
1.ソーラーポンプインバーターは、高度なMPPT制御技術を採用し、ソーラーパネルの電力電圧をリアルタイムで検出し、最高の電圧と電流を追跡し、効率は最大98%です。
2.太陽光強度が弱い場合は自動的にスリープモードに入り、太陽光強度が強くなるにつれてスリープモードを終了できます。
3.高水位での自動スリープ、低水位での自動再起動により、水位による自動制御を実現します。
4.複数の電源設計、電源入力はソーラーエネルギー光起電力DC電源、または
単相または三相AC電源、簡単な配線が可能です。
5.スマート操作、水位検出と操作パネルにより、オーバーフロー、ドライポンプを防ぎます。
6.トラブル時に自己保護し、システム全体の信頼性を向上させます。
7.LEDディスプレイ操作パネルとリモートコントロールをサポート、LCDディスプレイも利用可能です。
単相ACポンプ駆動の提案：
注：単相ポンプを駆動する場合、定格出力が大きいインバーターを選択してください。なぜなら、
1 220VAC単相ポンプの電流は、3相220V ACポンプよりも大きいためです。
ソフトウェア設計
1.デュアルサプライモード - ソーラーDCおよびグリッドAC互換
2.すべてのポンプ、IM、PMSMと互換性あり
3.ドライラン機能
4.自動開始および停止
5.ポンプ最大電流保護設定
6.ウォータータンクレベル検出機能
ハードウェア設計
1.デュアルCPUによる革新的な設計
2.低温化のための良好な換気
3.IGBTの損傷を防ぐための完全な障害保護設計
4.富士IGBTモジュール
5.長寿命設計
6.オプションのGPRSリモートコントロール
よくある質問：
Q1：納期は？
A1：サンプル注文は3～5日。バルク注文は10～25日。
Q2：保証は？
A2：18ヶ月。
Q3：機械に適したコンバーターの選び方は？
A3：モーターの詳細をお送りください。最も適したモデルを選択します。
Q4：製品をカスタマイズできますか？
A4：はい、ロゴの印刷、パッケージのカスタマイズ、特殊機能インバーターが可能です。
Q5：OEMサービスをサポートしていますか？
A5：はい、詳細をお送りください。
Q6：MOQ制限はありますか？
A6：サンプルは1個から可能です。
